Описание
Эта серия варьируется в зависимости от небольшой вибрационной базы с общим весом 0.25 кг в большой Вибрационный привод основание с общим весом 17 кг и максимальным весом 5 кг и максимальной длиной 700 мм. Самая большая особенность-регулировка частоты через контроллер, поэтому нет необходимости регулировать пружину.
С "линейным подключением" "пружинное соединение" "резиновая ножка" три формы вибрационной приводной базы, свободный выбор в соответствии с потребностями
Линейный вибратор размеры

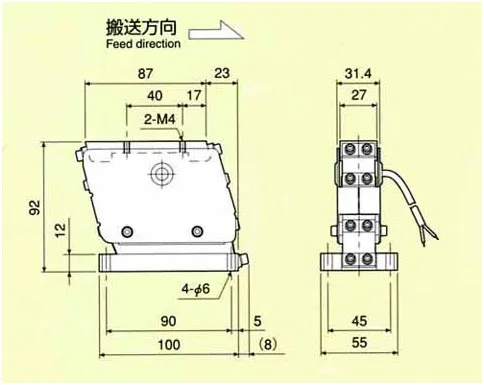

Pef-l25a размерный чертеж (длина провода 1 м)
■Технические параметры
| 型号model | 直接连接型linear соединения | 弹簧片连接型spring соединения | 橡胶脚型rubber подключение ноги | |||||||
| L5A | L15A | L25A | L60A | L125A | L30AG | L75AG | L150AG | L200AG | L250AG | |
| 输入电压input напряжение переменного тока (V) | 0 ~ 250 | |||||||||
| 输入频率input частота (Гц) | 60 ~ 300 | |||||||||
| 输入电流 Вход ток (ma) | 5 | 8 | 8 | 17 | 24 | 7 | 13 | 20 | 30 | 41 |
| 共振频率resonance частота (Гц +/10 Гц) | 160 | 135 | 130 | 110 | 86 | 182 | 152 | 110 | 105 | 75 |
| 驱动源drive источник | 压电素子 | |||||||||
| 轨道全长track Максимальная длина (мм) | 200 | 250 | 300 | 350 | 500 | 300 | 400 | 500 | 600 | 700 |
| Максимальная ширина (мм) | 15 | 20 | 22 | 33 | 45 | 20 | 34 | 45 | 48 | 50 |
| 轨道重量track максимальный вес (кг) | 0.2 | 0.3 | 0.5 | 1.2 | 2.5 | 0.6 | 1.5 | 3.0 | 4.0 | 5.0 |
| 使用温度temperature (°с) | 0 ~ 40 | |||||||||
| 使用湿度humidity (%/RH) | 10 ~ 90 | |||||||||
| 喷涂颜色spray цвет | Вибратор: 日涂工 S2-1034 чехол: 日涂工s3-309 | |||||||||
| 本体重量body вес (кг) | 0.5 | 0.8 | 1.4 | 3.8 | 9 | 2 | 3.5 | 7 | 13 | 18 |
Базисный размер (назначение на передней и задней измерениях)
Когда установлены рельсы с пьезоэлектрическим прямым вибратором, распределение передних и задних габаритов рассчитывается следующим образом.
L1 = 1.5 ×l2
(Блок: мм)
| L3 [L3 = 0.6 × (l-d)-E] | D | E | |||||||||||||
| 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | |||||
| L5A | 2 | 32 | - | - | - | - | - | - | - | - | - | - | 82 | 39 | ||
| L15A | - | 14 | 44 | - | - | - | - | - | - | - | - | - | 106 | 43 | ||
| L25A | 15 | 45 | 75 | 105 | - | - | - | - | - | - | - | - | 87 | 23 | ||
| L60A | - | 16 | 46 | 76 | 106 | - | - | - | - | - | - | - | 123 | 30 | ||
| L125A | - | - | - | 42 | 72 | 102 | 132 | 162 | - | - | - | - | 164 | 40 | ||
| L30AG | - | 60 | 90 | 120 | - | - | - | - | - | - | - | - | 56 | 27 | ||
| L75AG | - | - | 74 | 104 | 134 | 164 | - | - | - | - | - | - | 72 | 33 | ||
| L150AG | - | - | - | - | 101 | 131 | 161 | 191 | - | - | - | - | 128 | 32 | ||
| L200AG | - | - | - | - | - | - | 124 | 154 | 184 | 214 | - | - | 170 | 44 | ||
| L200AG | - | - | - | - | - | - | - | 131 | 161 | 191 | 221 | 251 | 190 | 55 | ||
